Hướng Dẫn Chi Tiết - Bố Trí Thép Dầm Đúng Kỹ Thuật

Trung Nguyên hướng dẫn chi tiết toàn bộ quy trình từ nguyên tắc cơ bản đến cách bố trí thép dầm theo từng nhịp phổ biến trong thực tế thi công.

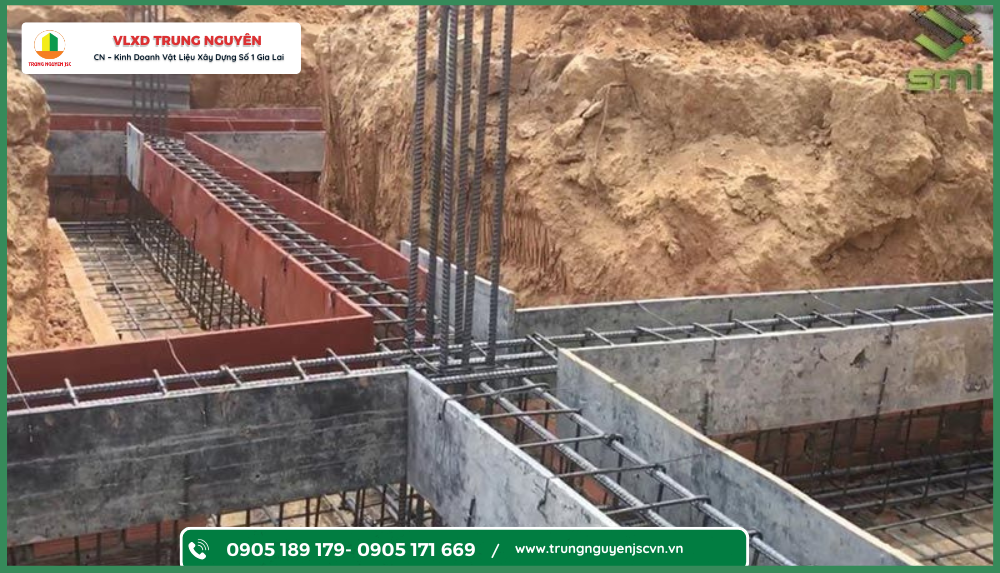

Những Nguyên Tắc Cốt Lõi Khi Bố Trí Thép Dầm

Trước khi bắt tay vào thi công, đội ngũ kỹ thuật cần chuẩn bị đầy đủ bản vẽ shopdrawing hoặc bản vẽ tay chi tiết. Các bản vẽ này phải bám sát yêu cầu kỹ thuật của thiết kế, đảm bảo tính chính xác và dễ áp dụng trực tiếp ngoài công trường.

Một số nguyên tắc nền tảng cần tuân thủ nghiêm ngặt:

• Phương án bố trí thép dầm phải dựa trên biểu đồ nội lực, phù hợp với từng vùng chịu lực và tuân theo nguyên tắc cấu tạo — bê tông chịu nén, thép chịu kéo

• Thiết kế phải hướng đến tiết kiệm vật liệu, tránh bố trí dư thừa gây lãng phí mà không mang lại lợi ích kết cấu

• Mọi thông số về đường kính, khoảng cách và lớp bảo vệ phải được tính toán và thể hiện rõ ràng trong bản vẽ trước khi thi công

​

Hướng Dẫn Bố Trí Thép Dầm Trên Tiết Diện Ngang

Dầm bê tông cốt thép (BTCT) là kết cấu chịu tác động đồng thời của mô men uốn và lực cắt. Trong một số trường hợp đặc biệt như hệ khung giằng, dầm còn phải tiếp nhận thêm lực dọc, đòi hỏi tính toán phức tạp hơn để đảm bảo khả năng chịu lực tổng hợp.

Cốt Thép Chịu Lực

Cốt thép chịu lực là bộ phận chính tiếp nhận tác động từ mô men uốn. Khi bố trí thép dầm chịu lực, cần đảm bảo:

• Khoảng cách giữa hai thanh chịu lực phải lớn hơn 0,05% bề rộng dầm

• Với dầm có bề rộng trên 100mm, khoảng cách giữa hai thanh lớp dưới không được nhỏ hơn đường kính thép và tối thiểu phải đạt 25mm

• Vị trí nối cốt thép phải đặt tại vùng kết cấu chịu mô men uốn nhỏ để đảm bảo an toàn trong quá trình thi công và sử dụng

Lựa Chọn Đường Kính Thép

• Dầm sàn thông thường: đường kính cốt thép chịu lực dao động từ 12 – 25mm

• Dầm chính: có thể dùng đường kính lên đến 32mm

• Đường kính thép không được vượt quá 1/10 bề rộng dầm để tránh làm suy yếu tiết diện

• Trong một dầm, chỉ nên phối hợp tối đa 3 loại đường kính khác nhau, chênh lệch giữa các loại không quá 2mm

​

Lớp Bảo Vệ Cốt Thép

Lớp bê tông bảo vệ có vai trò chống ăn mòn và đảm bảo độ bền lâu dài cho cốt thép. Tiêu chuẩn cụ thể như sau:

Cốt thép chịu lực:

• Bản và tường dày ≥ 100mm: lớp bảo vệ Co ≥ 15mm (khuyến nghị 20mm)

• Bản và tường dày < 100mm: Co ≥ 10mm (khuyến nghị 15mm)

• Dầm và sườn cao ≥ 250mm: Co ≥ 20mm (khuyến nghị 25mm)

• Dầm và sườn cao < 250mm: Co ≥ 15mm (khuyến nghị 20mm)

Cốt thép cấu tạo và cốt đai:

• Tiết diện cao ≥ 250mm: Co ≥ 15mm (khuyến nghị 20mm)

• Tiết diện cao < 250mm: Co ≥ 10mm (khuyến nghị 15mm)

• Công trình trong môi trường nước mặn hoặc sử dụng bê tông nhẹ: tăng chiều dày lớp bảo vệ theo tiêu chuẩn TCXDVN hiện hành

Khoảng Hở Giữa Các Thanh Thép

• Khoảng thông thủy giữa các thanh không được nhỏ hơn đường kính thanh thép lớn nhất

• Phía dưới dầm: khoảng cách tối thiểu ≥ 25mm; phía trên: ≥ 30mm

• Khi bố trí thép dầm nhiều hàng, khoảng cách giữa các hàng trên phải > 50mm để đảm bảo bê tông lấp đầy và thi công thuận lợi

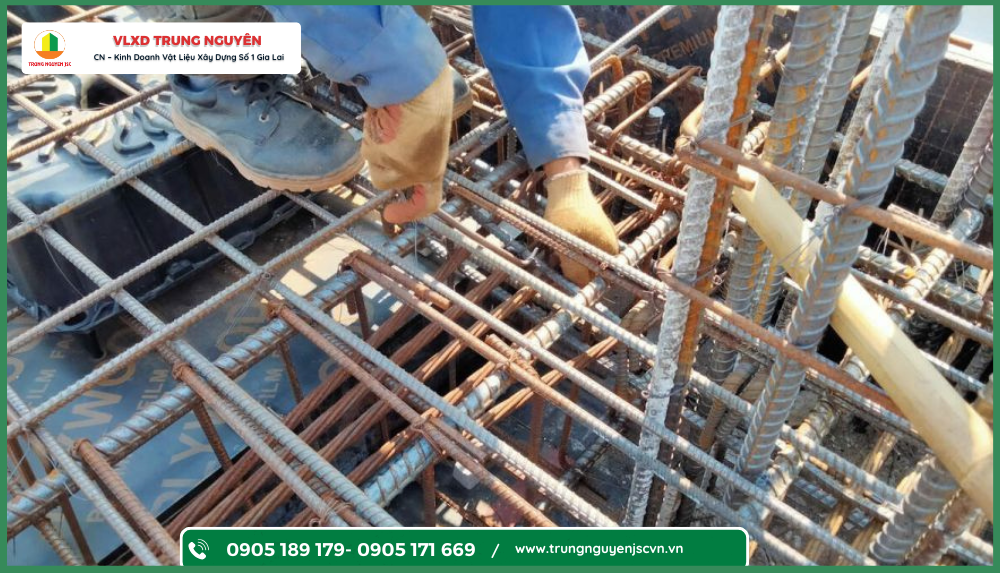

Giao Nhau Giữa Dầm Chính Và Dầm Sàn

Tại vị trí giao nhau, cốt thép dầm chính nên được đặt phía dưới cốt thép dầm sàn. Trong trường hợp dầm sàn bố trí hai hàng thép, cốt thép dầm chính cần luồn vào giữa hai hàng đó để tránh giao cắt, đảm bảo liên kết đúng kỹ thuật.

Hướng Dẫn Bố Trí Thép Dầm Theo Phương Dọc

Về phương dọc, nguyên tắc bố trí thép dầm cần tuân thủ các quy định sau:

• Vùng chịu mô men âm (thường tại gối dầm): bố trí cốt thép chịu lực phía trên

• Vùng chịu mô men dương (thường tại giữa nhịp): bố trí cốt thép chịu lực phía dưới

• Tại vùng có mô men lớn nhất cần tập trung bố trí thép, có thể thực hiện cắt hoặc uốn thép chuyển vùng để tiết kiệm vật liệu mà không ảnh hưởng đến kết cấu

• Sau khi cắt hoặc chuyển vị trí thép, lượng thép còn lại phải được kiểm tra kỹ lưỡng để đảm bảo khả năng chịu lực trên cả tiết diện thẳng góc lẫn tiết diện nghiêng

• Các đầu thanh thép chịu lực phải được neo đúng chiều dài quy định để đảm bảo ổn định và khả năng chịu tải dài hạn

Bố Trí Thép Dầm Chi Tiết Theo Từng Nhịp: 5m, 7m, 9m

Thép Dầm Nhịp 5m

Dầm nhịp 5m thường gặp trong nhà ở dân dụng và nhà phố. Một số phương án tham khảo:

• Phương án tiêu chuẩn: Lớp dưới bố trí 3 thanh Ø16, tăng cường thêm thép chủ lực Ø18 tại vị trí gối và bụng dầm

• Phương án an toàn: Sử dụng cột 200×300mm và dầm 200×350mm; bố trí 2 thanh Ø16 kết hợp 2 thanh Ø14 tại nhịp giữa và gối dầm

• Ưu tiên tham khảo các mô hình đã được kiểm chứng thực tế để đảm bảo hiệu quả và tiết kiệm chi phí

Thép Dầm Nhịp 7m

Dầm nhịp 7m yêu cầu tiết diện lớn hơn và bố trí thép chặt chẽ hơn:

• Phương án an toàn: Tiết diện dầm 200×400mm; cốt thép chịu lực chính gồm 4 thanh Ø20, bổ sung 1–2 thanh Ø18 tại gối và giữa nhịp

• Phương án tối ưu: 4 thanh Ø20 khoảng cách 150–200mm; đai Ø8 bố trí cách nhau 150mm tại hai đầu và 200mm tại giữa nhịp

• Phương án chuẩn kỹ thuật: Tiết diện 250×450mm; thép chủ lực Ø22 kết hợp Ø16 bổ sung tại vùng chịu mô men lớn

​

Thép Dầm Nhịp 9m

Đây là nhịp dầm lớn, yêu cầu kỹ thuật bố trí thép dầm cao nhất:

• Phương án chịu lực: Tiết diện 250×500mm; 6 thanh Ø22 làm thép chủ lực, tăng cường thêm 2 thanh Ø20 tại gối dầm

• Phương án tiết kiệm: 4 thanh Ø22 chính, bổ sung Ø18 tại vùng chịu lực lớn; đai Ø10 cách nhau 150mm đầu dầm và 200mm giữa nhịp

• Phương án tối ưu: Thép chủ lực Ø25, khoảng cách giữa các thanh không quá 200mm; đai Ø8–Ø10 bố trí dày tại vùng chịu mô men lớn để tăng khả năng chống cắt

Bố trí thép dầm đúng kỹ thuật là nền tảng quyết định sự vững chắc và an toàn của mọi công trình bê tông cốt thép. Từ việc chọn đường kính thép, xác định lớp bảo vệ đến phân bổ thép theo từng vùng chịu lực - mỗi chi tiết đều cần được tính toán cẩn thận và thực hiện theo đúng tiêu chuẩn kỹ thuật hiện hành.

Nếu bạn cần tư vấn về cấp phối bê tông, lựa chọn vật liệu hay giải pháp kỹ thuật phù hợp cho công trình, hãy liên hệ ngay với Công Ty CP Xây Dựng Trung Nguyên — đơn vị cung cấp sắt thép, bê tông tươi và vật liệu xây dựng chất lượng cao, đồng hành cùng mọi công trình từ móng đến mái.
